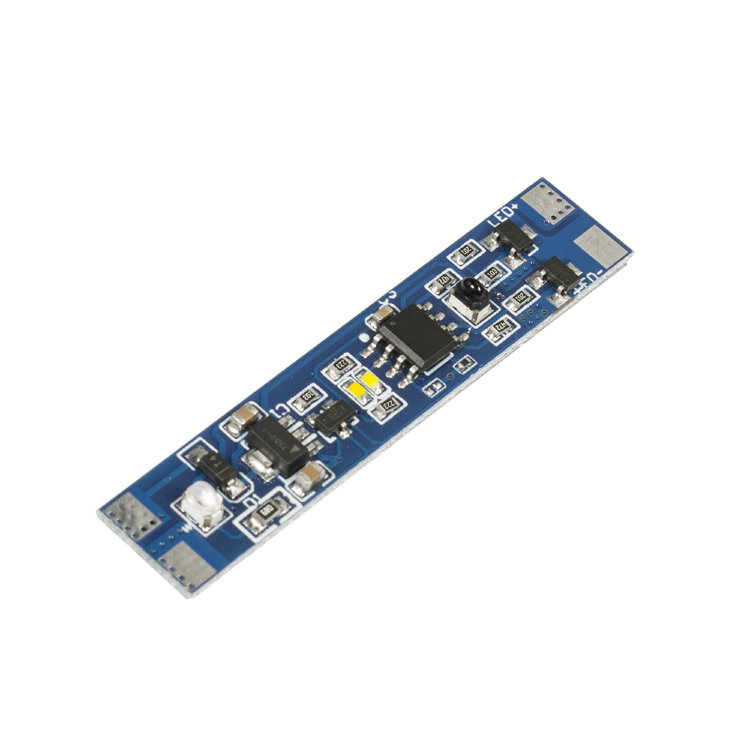

SIR-5DL Выключатель на взмах

Сенсорный выключатель серии SIR-5DL предназначен для включения/отключения и диммирования светодиодных лент 12/24 В установленных в алюминиевый профиль. Устройство управляется без непосредственного физического контакта с помощью движения ладони и способно работать через светорассеивающий экран. Индикация осуществляется с помощью светодиода цветовой температурой 3000К в выключенном состоянии и 4000К во включенном состоянии.

Краткое описание и функционал SIR-5DL:

• малые габариты с установочной высотой 4,7 мм позволяют установить выключатель в большинство алюминиевых профиль ;
• датчик повышенной чувствительности, со стабильным срабатыванием сквозь диффузор на расстоянии до 5 см. (Сверлить диффузор нет необходимости);
• очень простой монтаж выключателя на клеевую основу на профиль;
• широкие контактные площадки под пайку;
• индикатор белого свечения, сигнализирующий о состоянии устройства, цветовая температура 4000К- светильник включен, 3000К-выключен;
• функция диммирования с памятью последнего состояния.

При подаче напряжения устройство устанавливается в ждущий режим. Освещение выключено, индикаторный светодиод светится белым светом. Включение и выключение осуществляется однократным поднесением руки к месту установки выключателя в районе индикатора. Диммирование освещения происходит при удержании руки в области свечения индикатора выключателя.

ВНИМАНИЕ! Установку, подключение и обслуживание сенсорного выключателя производить только при отключенном питании.

ВНИМАНИЕ! Не используйте для пайки кислотные флюсы! Это выводит устройство из строя и не является гарантийным случаем!

ОСОБЕННОСТИ УСТАНОВКИ

Соберите схему на столе, подключив к источнику питания светильники с электронным выключателем и убедитесь, что все части работают.

Перед монтажом убедитесь, будет ли электронный выключатель нормально работать, удерживая светильник в предполагаемом для установки месте.

Отключите источник питания от сети и установите светильник на место. После включения питания электронный выключатель через несколько секунд пройдет калибровку и будет готов к работе.

Существует несколько причин, по которым фактически исправный электронный выключатель не работает, в том числе:

1. Сенсор электронного выключателя расположен слишком близко (до 20 см) к стене и «видит» отраженный от стены сигнал.
2. Сенсор «ослеплен» посторонним излучением от варочной плиты, микроволновой печки и т.п. Уберите источник излучения из зоны чувствительности сенсора.
